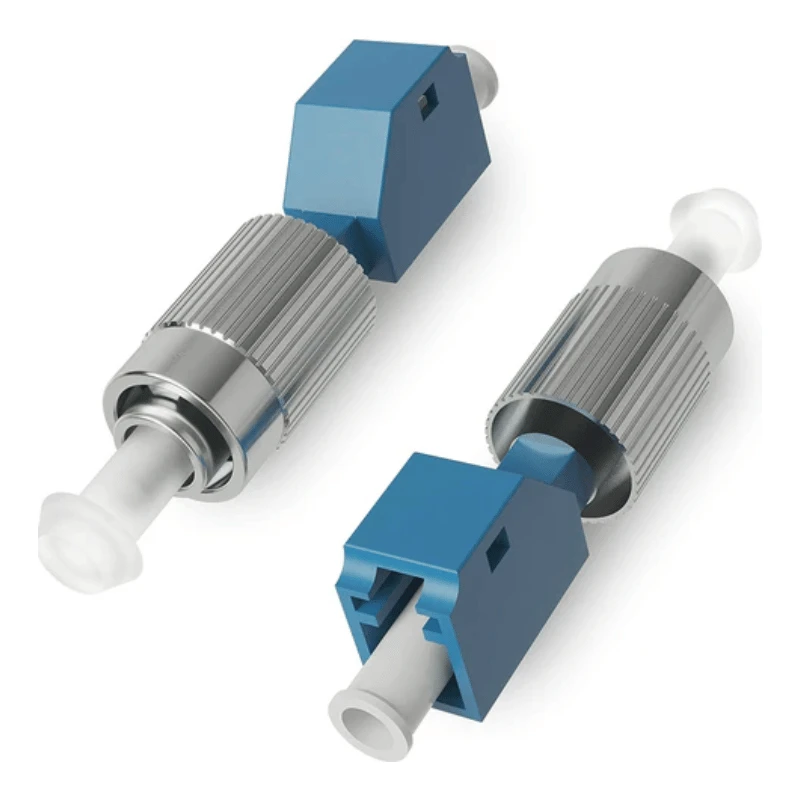

Els adaptadors de fibra òptica LC a FC són adaptadors híbrids femella-a-femella dissenyats per connectar components de fibra òptica amb terminació LC-i FC-sense re-terminar la fibra. La configuració estàndard és LC/UPC a FC/UPC, simplex, sistema operatiu monomode2 9/125 μm, amb una funda d'alineació de ceràmica de zirconi de precisió. Es poden especificar diferents tipus de poliment de connectors, modes de fibra, materials d'habitatge i configuracions de muntatge per als requisits del projecte.
Especificacions de l'adaptador
|
Paràmetre |
Especificació estàndard |
||
|
Tipus d'adaptador |
Adaptador híbrid LC a FC |
||
|
Configuració del connector |
LC/UPC a FC/UPC |
||
|
Gènere |
Dona-a-Dona |
||
|
Canal |
Simplex |
||
|
Mode de fibra |
Sistema operatiu monomode2 9/125 μm |
||
|
Funda d'alineació |
Ceràmica de precisió de zirconi |
||
|
Pèrdua típica d'inserció |
Menor o igual a 0,3 dB |
||
|
Pèrdua de retorn |
Superior o igual a 50 dB, UPC |
||
|
Durabilitat |
Major o igual a 500 cicles d'aparellament |
||
|
Temperatura de funcionament |
-25 graus a +70 graus |
||
|
Temperatura d'emmagatzematge |
-40 graus a +85 graus |
||
|
Muntatge |
Muntatge en panell |
||
|
Habitatge |
Enginyeria de plàstic o metall |
||
|
Normes aplicables |
Requisits d'interfície IEC 61754-20 / IEC 61754-13; RoHS |
||
La interfície LC segueix els requisits dimensionals de la família de connectors LC, mentre que el costat FC utilitza la interfície de virola estandarditzada de 2,5 mm i el disseny d'acoblament-de cargol.
Compatibilitat de connectors
L'adaptador està dissenyat per a la interconnexió directa de LC-a-FC, de manera que és útil quan l'equip, els panells de connexió o la infraestructura de fibra existent utilitzen diferents plataformes de connectors.
costat LC:Compatible amb connectors LC estàndard; Es poden especificar configuracions UPC i APC.
Càrrec FC:Compatible amb connectors FC estàndard mitjançant la configuració corresponent de PC/UPC o APC.
Modes de fibra:siSglemode OS2 és la configuració estàndard; Les versions multimode com OM3 i OM4 es poden subministrar quan el disseny de l'adaptador i la funda d'alineació coincideixen en conseqüència.
Concordança polonesa:Els tipus de poliment de connectors s'han de seleccionar segons els components d'acoblament. Les interfícies LC i FC tenen especificacions dimensionals IEC separades.
Per a xarxes de connectors mixtes, l'adaptador híbrid elimina la necessitat de substituir els cables de connexió d'una altra manera, o de re{0}}terminar la fibra instal·lada.
Estructura de l'adaptador
L'adaptador consta de dos receptacles de connector, una funda d'alineació de precisió i una carcassa externa amb l'estructura de retenció del panell-necessària.
La funda de ceràmica de zirconi manté l'alineació de la virola durant l'acoblament i desenganxament, ajudant a controlar la pèrdua d'acoblament òptic. El costat LC utilitza una interfície de tipus -pesca compacta, mentre que el costat FC allotja el mecanisme d'acoblament roscat característic dels connectors FC.
Les opcions d'habitatge inclouen plàstic d'enginyeria d'alta-resistencia o metall, depenent dels requisits mecànics i del disseny del panell. També es poden configurar tapes antipols, estructures tancades, diferents dissenys de brides i funcions de muntatge específiques del client-.
Aplicacions
Sistemes de telecomunicacions i ODF
S'utilitza per connectar cables de connexió LC i FC dins de marcs de distribució òptica, panells de fibra i equips de xarxa de transport.
Centre de dades i xarxes de fibra empresarial
Adequat per a la migració d'equips o el llegat-a-nova infraestructura on les interfícies LC i FC han de coexistir.
Equips de distribució FTTx
Es pot integrar en caixes de distribució de fibra, armaris, panells de terminació i altres equips de xarxa d'accés-on es requereixin tipus de connectors mixts.
Equips de mesura i prova de fibra
Proporciona una interfície LC-a-FC intercanviable per a instruments de prova òptica i panells de proves de laboratori o de producció.
Panells i conjunts de fibra OEM
Adequat per a fabricants de panells, constructors d'armaris i integradors de sistemes que requereixen una configuració d'adaptador híbrid especificada.
Personalització / OEM
Combinació de connectors:Lc-fc i altres configuracions híbrides.
polonès:Upc o apc segons la configuració del connector d'acoblament.
Mode de fibra:Os2 monomode i configuracions multimode seleccionades.
màniga:ceràmica de zirconi; es poden avaluar materials alternatius per a aplicacions específiques.
Carcassa: construcció plàstica o metàl·lica.
Muntatge:Muntatge en panell estàndard, estructures amb brides/sense brides, clips o geometria de muntatge específica del client-.
Protecció:Tapes antipols o dissenys de persianes.
Identificació:Color de la carcassa, logotip, numeració de ports, número de peça i etiquetatge de codi de barres.
Embalatge:Bosses a granel, individuals o envasos-especificats pel client.
Qualitat i inspecció
El control de qualitat hauria de cobrir tant el rendiment òptic com la fiabilitat mecànica. Els elements d'inspecció típics inclouen:
Proves de pèrdua d'inserció i pèrdua de retorn per al connector especificat i la configuració de poliment.
Inspecció dimensional de les interfícies d'adaptadors, característiques de muntatge i components d'alineació.
Verificació de l'alineació de la màniga i la virola per mantenir un rendiment d'aparellament repetible.
Proves de cicle d'aparellament-per verificar la durabilitat mecànica.
Inspecció visual de defectes de l'habitatge, estat de la màniga, contaminació i danys a la interfície del connector.
Assajos de temperatura i medi ambient quan ho requereixi l'especificació del projecte.
Material i documentació de compliment, inclosos els requisits relacionats amb RoHS-quan s'especifiqui.
Els criteris d'inspecció i els informes de proves es poden alinear amb els dibuixos del client, les especificacions de compra o els estàndards de components de fibra òptica- aplicables.
PMF
P: Podeu proporcionar mostres abans d'una comanda a granel?
A: Sí. Es poden proporcionar mostres per a l'especificació, la compatibilitat del connector i l'avaluació del muntatge abans de la compra a granel. La quantitat de mostra i els càrrecs de mostra aplicables es poden confirmar en funció de la configuració sol·licitada.
P: Quin és el MOQ per als adaptadors de fibra òptica LC a FC?
R: Per a configuracions estàndard, el MOQ sol ser de 100 peces. Les configuracions OEM, els materials especials o l'embalatge personalitzat poden requerir un MOQ diferent, que es pot confirmar abans de la cotització.
P: Quin és el termini de lliurament típic per a les comandes a granel?
R: El temps de processament típic és de 7 a 14 dies, depenent de la quantitat i la configuració de la comanda. El temps d'enviament és normalment de 20 a 30 dies, amb el calendari final confirmat segons la destinació i el mètode d'enviament.
P: Quins mètodes de pagament accepteu?
R: Normalment acceptem T/T, L/C, PayPal i targeta de crèdit. Es poden discutir altres condicions de pagament per a comandes qualificades o requisits específics del projecte.
P: Quins mètodes d'enviament estan disponibles?
R: Les comandes es poden enviar per transport exprés, aeri o marítim, depenent de la quantitat, els requisits de lliurament i la destinació. Els termes DDP, DAP i EXW també es poden organitzar segons l'ordre.
P: Podeu proporcionar informes d'inspecció amb la comanda?
A: Sí. La documentació d'inspecció es pot subministrar segons els requisits de comanda acordats. Els registres típics poden incloure pèrdua d'inserció, pèrdua de retorn, inspecció dimensional i resultats d'inspecció visual.
P: Com he d'especificar l'adaptador quan demani un pressupost?
R: Proporcioneu la combinació de connector LC/FC necessària, poliment UPC o APC, configuració simple o altra, mode de fibra, tipus d'habitatge, requisits de muntatge, quantitat i requisits d'embalatge. Es recomanen dibuixos o mostres de referència per a versions personalitzades.
