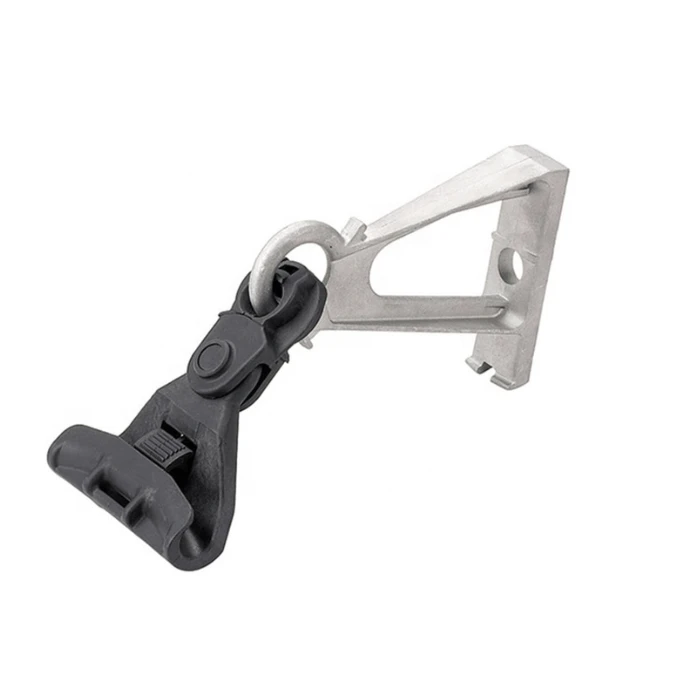

La pinça de suspensió per a cables de fibra òptica està dissenyada per suportar i fixar cables de fibra òptica aèria a pals intermedis, torres o estructures de braços transversals-. El conjunt de la pinça combina un cos de suport de càrrega-, una inserció de contacte de cable- o unes barres d'armadura preformades i un maquinari de muntatge per distribuir la càrrega mecànica alhora que es limita la pressió excessiva a la funda del cable.
Especificacions tècniques
|
Paràmetre |
Especificació |
|
Tipus de cable aplicables |
ADSS, figura-8, cables FTTH rodons autoportants, seleccionats |
|
Diàmetre del cable |
Ø6–20 mm; altres gammes disponibles per personalització |
|
Càrrega mecànica nominal típica |
10-30 kN per als models estàndard; configuracions reforçades fins a 100 kN |
|
Interval aplicable |
Fins a 400 m per a configuracions estàndard |
|
Configuració de la línia |
Recorreguts rectes i angles de deflexió moderats |
|
Habitatge |
Aliatge d'alumini fos o construcció metàl·lica especificada |
|
Material de contacte del cable- |
EPDM o un altre elastòmer-resistent als UV/a la intempèrie |
|
Vares d'armadura |
Acer galvanitzat o acer-revestit d'alumini, segons la configuració |
|
Maquinari |
Acer inoxidable 304/316 o acer galvanitzat |
|
Temperatura de funcionament |
Normalment -40 graus a +65 graus |
|
Protecció de superfícies |
Anodització, galvanització o una altra protecció contra la corrosió especificada |
|
Pes |
Aproximadament 0,45-2,8 kg, segons el model |
Disseny mecànic i compatibilitat de cables
La pinça de suspensió està dissenyada per mantenir la posició del cable mentre distribueix la força de suport per l'àrea de contacte del cable. Per a configuracions que utilitzen barres d'armadura helicoïdal preformades, les varetes s'ajusten a la superfície del cable i distribueixen l'esforç mecànic al llarg d'una longitud de contacte més llarga, reduint la càrrega localitzada a la funda exterior.
Una inserció d'EPDM o elastòmer equivalent pot proporcionar amortiment i fricció addicionals entre el cable i el cos de la pinça. Això és especialment important per a les rutes aèries exposades al moviment-induït pel vent i als canvis de temperatura.
El diàmetre del cable s'ha d'ajustar al rang de pinces especificat. Una pinça no s'ha de seleccionar només pel tipus de cable nominal; el diàmetre exterior acabat real i la càrrega d'instal·lació s'han de comprovar amb l'especificació del model.
Aplicacions
La pinça de suspensió s'utilitza per al desplegament de cable de fibra òptica aèria en:
- Xarxes aèries FTTH i FTTx
- Accés ADSS i xarxes troncals
- Línies de telecomunicacions en pals de serveis
- Infraestructura de banda ampla rural i urbana
- Campus, polígon industrial i xarxes privades de comunicació
- Sistemes de comunicació de la companyia elèctrica que utilitzen un cable de fibra autònom compatible-
- Transport i infraestructures vies de comunicació
Mètode d'instal·lació
La pinça es pot instal·lar a pals, torres o braços transversals- mitjançant cargols compatibles, corretges d'acer inoxidable, ganxos en J-, manilles en forma d'U-o suports de muntatge dedicats, en funció de la configuració de maquinari seleccionada.
Per a aplicacions de suspensió estàndard:
Confirmeu el diàmetre exterior real del cable i el rang de pinça seleccionat.
Comproveu l'envergadura, l'angle de la ruta, la càrrega de vent/gel i la càrrega mecànica necessària.
Col·loqueu el cable correctament al cos de la pinça o al conjunt de suspensió preformat.
Instal·leu la pinça al pal, la torre o el suport designats.
Premeu el maquinari de muntatge segons el parell d'instal·lació especificat.
Comproveu que el cable estigui ben recolzat sense compressió excessiva, deformació de la funda o flexió brusca.
Personalització / OEM
Les configuracions de l'OEM estan disponibles segons el diàmetre del cable, la construcció del cable, l'envergadura necessària, la càrrega mecànica, la longitud de la vareta de blindatge-, la interfície de muntatge i l'estructura d'instal·lació.
La personalització també pot incloure:
- Dimensions i geometria del cos de la pinça
- Longitud i material de la vareta preformada
- Suports de muntatge i maquinari
- Components-d'acer inoxidable o galvanitzats
- Marcació i identificació del producte
- Embalatge i etiquetatge del client
Per a l'avaluació de la RFQ, els compradors haurien de proporcionar el tipus de cable, el diàmetre exterior real, l'envergadura típica, l'envergadura màxima, l'angle de la línia, l'estructura d'instal·lació i les condicions ambientals.
Inspecció i proves
Els elements d'inspecció típics inclouen:
- Compatibilitat del diàmetre del cable i inspecció dimensional
- Inspecció visual i d'-acabat superficial
- Verificació de material i recobriment
- Proves de càrrega mecànica/de ruptura-
- Prova de força-lliscant o subjectant
- Inspecció d'ajust i subjecció del maquinari
- Proves de resistència a la corrosió-si s'especifica
- Proves de resistència als-UV i al medi ambient per a components de polímers
Els informes d'inspecció i la documentació de compliment es poden subministrar segons els requisits del projecte.
PMF
P: Es pot utilitzar la pinça de suspensió per a instal·lacions d'ADSS de-longitud?
A: Sí. Les configuracions estàndard estan pensades per a traves aèries normals, mentre que les instal·lacions d'ADSS-de llarga durada poden requerir conjunts de suspensió dobles o reforçats. La selecció s'ha de basar en l'envergadura màxima i la càrrega ambiental calculada.
P: Podeu proporcionar mostres abans d'una comanda a granel?
A: Sí. Les mostres es poden organitzar per a l'avaluació dimensional, d'ajustament del cable-i d'instal·lació abans de la producció en massa. Les despeses de mostra i el transport de mercaderies normalment es confirmen segons el model i la quantitat sol·licitats.
P: Quins estàndards pot complir la pinça de suspensió?
R: Els requisits aplicables depenen del sistema de cable i del mercat de destinació. Les especificacions tècniques específiques de l'IEC, EN, ASTM i-del client es poden revisar quan sigui aplicable. L'estàndard requerit o l'especificació del projecte s'ha d'indicar abans de la cotització.
P: Quin embalatge s'utilitza per a comandes a granel?
R: Els productes estàndard s'envasen normalment en caixes de cartró amb un embalatge interior protector, i després es col·loquen en palets quan es requereix per a la manipulació d'exportació. Hi ha marques de cartró personalitzades, etiquetes de productes, quantitats i mètodes d'embalatge disponibles per a comandes a l'engròs.
P: Quin és el MOQ per a les pinces de suspensió?
R: Un MOQ pràctic per a comandes comercials estàndard és de 500 peces per model. Els models mixts o les configuracions personalitzades es poden discutir per separat segons els requisits de producció.
P: Quin és el termini de lliurament típic d'una comanda a granel?
R: Per als models estàndard, el temps de processament típic és de 7 a 14 dies després de l'especificació i la confirmació de la comanda. Els productes personalitzats poden requerir eines addicionals o temps de producció, que es confirmarà abans de fer la comanda.
P: Quines condicions de pagament accepteu?
R: Normalment acceptem T/T, L/C, PayPal i targeta de crèdit. Es poden discutir altres condicions de pagament segons el valor de la comanda, els requisits del client i les condicions de cooperació.
P: Quines opcions d'enviament i exportació estan disponibles?
R: Les comandes es poden organitzar per mar, aire o lliurament exprés, depenent de la quantitat, la urgència i la destinació. Els termes comercials habituals inclouen EXW, DAP i DDP, amb l'acord d'enviament final confirmat segons la comanda i la destinació.
