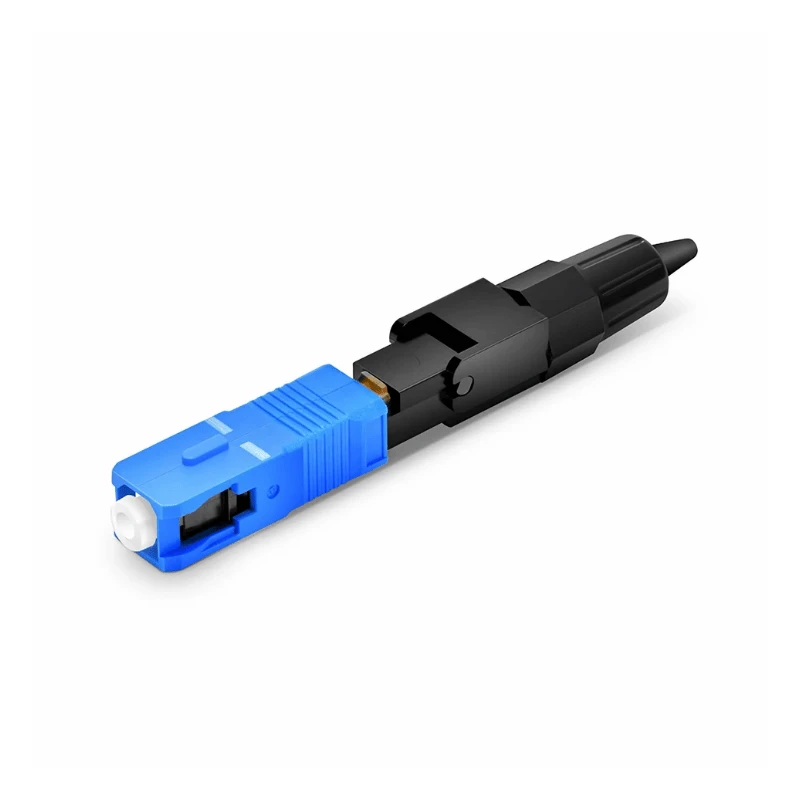

El connector SC UPC del cable de fibra òptica és un connector SC muntat en fàbrica-dissenyat per a la interconnexió i la terminació i la interconnexió de cable de fibra òptica en un-mode. Utilitza una virola ceràmica de 2,5 mm i una estructura d'acoblament push-per a un aparellament estable amb adaptadors SC compatibles. La configuració estàndard és adequada per a fibra de mode únic de 9/125 μm i cable de 2,0 mm, amb altres diàmetres de cable i configuracions de muntatge disponibles per als requisits del projecte.
Especificacions del connector
|
Paràmetre |
Especificació estàndard |
|
Tipus de connector |
SC UPC |
|
Mode de fibra |
Mode{0}únic |
|
Mida de la fibra |
9/125 μm |
|
Tipus polonès |
UPC |
|
virola |
Ceràmica de zirconi de 2,5 mm |
|
Configuració |
Simplex |
|
Diàmetre del cable |
2,0 mm |
|
Pèrdua d'inserció |
Menor o igual a 0,30 dB |
|
Pèrdua de retorn |
Superior o igual a 50 dB |
|
Longitud d'ona de funcionament |
1310/1550 nm |
|
Temperatura de funcionament |
-40 graus a +75 graus |
|
Temperatura d'emmagatzematge |
-40 graus a +85 graus |
|
Durabilitat d'aparellament |
Major o igual a 500 cicles |
|
Habitatge |
Polímer{0}}d'alt rendiment |
Estructura i disseny del connector
El connector consta d'una virola de ceràmica de zirconi, una carcassa del connector, components d'alineació i una bota d'alleujament-de tensió. La virola de 2,5 mm proporciona la interfície d'acoblament SC estandarditzada, mentre que el mecanisme d'acoblament push-pull permet una instal·lació i extracció senzilles dels adaptadors SC.
La cara de l'extrem UPC està polida per proporcionar contacte físic entre les superfícies de fibra d'acoblament i controlar la reflexió òptica. La carcassa del connector protegeix l'estructura d'alineació interna, mentre que la bota d'alleujament-de la tensió redueix la tensió mecànica a la transició del cable-al-connector.
Compatibilitat amb fibra i cable
La versió estàndard està dissenyada per a fibra de mode únic de 9/125 μm, incloses aplicacions de tipus OS2-. Per als conjunts que utilitzen fibra insensible a la flexió-, la compatibilitat també es pot especificar segons la categoria de fibra ITU-T aplicable. ITU-T G.657 cobreix la fibra i el cable de mode únic-insensibles a la flexió-pèrdua-s'utilitzen especialment en instal·lacions d'accés i d'alta densitat.
El connector s'ha de seleccionar segons el mode de fibra, el diàmetre del cable, la interfície de l'adaptador, el tipus de poliment i l'entorn d'aplicació.
Aplicacions
Xarxes de telecomunicacions:Interconnexió d'equips, quadres de distribució i enllaços de transmissió
Ftth/fttx:Distribució òptica i connexions de fibra-de l'abonat
Centres de dades:Pedaços i connectivitat d'equips on s'especifiquen interfícies sc
Xarxes empresarials:Backbone i construcció-per-construir enllaços de fibra
Catv i emissió:Distribució òptica del senyal i interconnexió d'equips
Xarxes industrials:Connexions de fibra en sistemes d'automatització i comunicació on l'especificació ambiental sigui adequada
La interfície sc push-pull és especialment pràctica per a aplicacions que requereixen instal·lació i eliminació freqüents de connectors.
Personalització / OEM
Per a comandes d'OEM i de projectes, el connector es pot configurar segons els requisits, inclosos:
Configuració SC UPC simplex o dúplex
0,9 mm, 2,0 mm, 3,0 mm o diàmetre de cable especificat
OS1/OS2 monomode-o fibra multimode especificada
PVC, LSZH o una altra jaqueta de cable especificada
Longitud de cable estàndard o personalitzada
Connector i color d'arrencada
Connector i color d'arrencada
Per a la producció en volum, el dibuix aplicable, les especificacions òptiques, la construcció del cable, els requisits de tolerància i els criteris d'inspecció s'han de confirmar abans de la producció en massa.
Inspecció i proves
Cada lot de producció s'ha de verificar amb l'especificació del producte aprovada abans de l'enviament. Els elements clau d'inspecció inclouen:
Finalitzar la-inspecció facial:Contaminació, rascades, estelles i defectes de poliment
Prova de pèrdua d'inserció:Verificació amb el valor màxim especificat
Prova de pèrdua de retorn:Verificació del rendiment de la-reflexió posterior upc
Virulla i inspecció dimensional:Interfície crítica i dimensions del conjunt
Inspecció del conjunt del cable-a-connector:Condicions d'arrencada, carcassa, plegat i{0}}alleujament de tensió
Proves d'aparellament/durabilitat:Verificació del rendiment del connector després d'un aparellament repetit quan sigui necessari
Proves ambientals:Prova de temperatura o humitat quan ho requereixi les especificacions del projecte
Per a les comandes d'OEM, es poden definir proves mecàniques, ambientals o òptiques addicionals segons l'especificació aplicable o l'estàndard de prova del client. Les dimensions de la interfície del connector s'han de controlar segons els requisits de la família IEC 61754-4 SC aplicables.
Preguntes freqüents
P: Podeu proporcionar mostres abans d'una comanda a granel?
A: Sí. Es poden proporcionar mostres per a la qualificació abans de la producció en massa. Les especificacions de la mostra s'han de confirmar per endavant, inclosa la configuració del connector, la construcció de la fibra, la longitud del cable i els requisits d'etiquetatge.
P: Quin és el termini de lliurament habitual per a comandes a granel?
R: El termini de lliurament de la comanda consta de 7 a 14 dies per al processament i de 20 a 30 dies per a l'enviament. La data d'arribada real depèn de la destinació, el mètode d'enviament i el despatx de duana. Per a comandes urgents o de gran-volum, el calendari de lliurament s'ha de confirmar abans de fer la comanda.
P: Quins termes d'enviament i lliurament estan disponibles per a comandes internacionals?
R: Les comandes es poden enviar amb termes EXW, DAP o DDP, depenent de la destinació i els requisits de la comanda. EXW és adequat quan el comprador organitza el transport, mentre que DAP/DDP pot simplificar el lliurament porta--. El mètode d'enviament aplicable i l'Incoterm s'han de confirmar en sol·licitar un pressupost.
P: Com s'embalen els conjunts de connectors SC UPC per a l'exportació?
R: Els conjunts estàndard s'embalen en bosses o cartrons de PE protectors, amb una separació o un amortiment addicionals utilitzats per evitar la contaminació del connector, la deformació del cable i els danys mecànics durant el transport.
P: Podeu proporcionar documentació per a la inspecció de qualitat i el control de mercaderies entrants?
A: Sí. La documentació estàndard de subministrament pot incloure especificacions del producte, llistes d'embalatge i registres d'inspecció. Es poden organitzar informes d'inspecció, certificats de conformitat o altres documents de qualitat quan s'especifiqui a l'ordre de compra.
P: Es poden subministrar connectors SC UPC tant per a cordons de connexió com per a conjunts de cua?
A: Sí. El connector es pot subministrar com a part dels conjunts de fibra-preterminats, incloses les configuracions de cable de connexió i de cua, sempre que es confirmin la construcció del cable i la disposició de terminació necessària abans de la producció.
P: Podeu subministrar SC APC en lloc de SC UPC?
R: SC APC és una configuració de poliment diferent i no s'ha de substituir per SC UPC sense confirmar els requisits del sistema. Si es requereix la terminació d'APC, s'ha d'especificar per separat a la comanda de compra perquè el connector i la interfície d'acoblament es proporcionin com a configuració compatible.
P: Podeu donar suport a la-inspecció de tercers abans de l'enviament?
A: Sí. La inspecció de tercers-es pot organitzar abans de l'enviament quan ho requereixi el comprador o el projecte. L'abast de la inspecció, el mètode de mostreig, els criteris d'acceptació i el cost d'inspecció s'han d'acordar abans de la producció o l'enviament.
