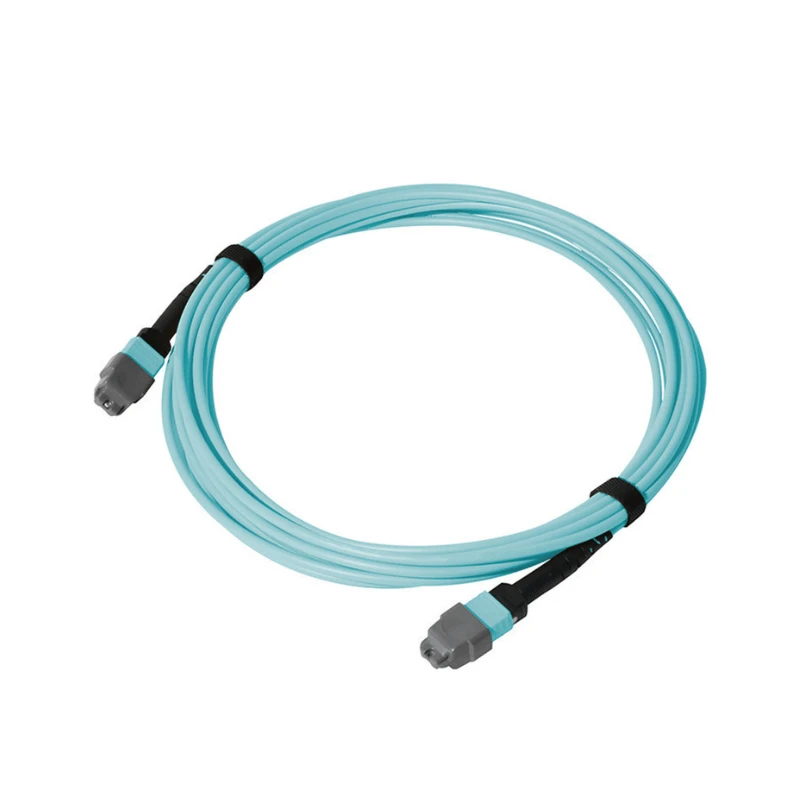

Cable MTP Loopback

El cable MTP Loopback és un conjunt-muntat de fàbrica de múltiples-fibra òptica que proporciona un camí de retorn òptic definit a través d'una interfície MTP/MPO. Encamina els canals òptics transmesos de tornada als canals de recepció designats dins de la mateixa interfície per a la verificació del transceptor, proves de ports de commutació-, diagnòstic d'equips i procediments de prova òptica.

Especifiqueu el loopback MTP segons la interfície de prova de destinació. La configuració necessària s'ha de confirmar abans de la producció en funció de la interfície, l'acoblament del connector, el mapa de canals i les condicions de la prova òptica.

Relaciona el recompte de fibres amb la interfície:Seleccioneu el recompte de fibres segons els canals òptics actius i la configuració del connector de la interfície sota prova.

Relaciona el tipus de fibra amb la interfície òptica:Relaciona el tipus de fibra amb el mode òptic especificat per al transceptor, l'equip o el dispositiu de prova objectiu.

Confirmeu el gènere del connector MTP/MPO:Confirmeu el gènere del connector necessari des de la interfície d'aparellament; els connectors mascles estan fixats, mentre que els connectors femenins estan desconnectats.

Confirmeu l'assignació Tx-a-Rx:Confirmeu la relació de canal Tx-a-Rx necessària abans de fer la comanda, especialment per a configuracions de prova específiques de l'aplicació-.

Comproveu la condició de la prova òptica:Confirmeu si la prova requereix un loopback directe o atenuat i especifiqueu la condició d'alimentació-de recepció necessària si escau.

Una configuració de loopback es defineix no només pel recompte de fibres, sinó també per com els canals transmesos es retornen als canals de recepció previstos.

Loopback directe:Un loopback directe retorna el senyal transmès sense atenuació addicional intencionada quan la potència de recepció resultant compleix el requisit de prova.

Loopback atenuat:Una configuració atenuada introdueix una pèrdua òptica addicional especificada quan la prova requereix una potència de recepció més baixa.

Especificació d'atenuació:Especifiqueu l'atenuació requerida o la condició del receptor objectiu perquè la configuració òptica es pugui confirmar abans de la producció.

Els conjunts de loopback MTP es comproven amb l'especificació de producció confirmada abans de l'enviament, que inclou la geometria del connector, l'estat de la cara final, el rendiment òptic i l'encaminament definit de Tx-a-Rx.

Connector i final{0}}Control facial:La inspecció de l'interferòmetre 3D s'utilitza per comprovar la geometria del connector MTP/MPO, inclosa l'alçada de la fibra, el desplaçament de l'àpex i el radi de curvatura, mentre que les cares dels extrems del connector s'inspeccionen per contaminació i defectes visibles.

Verificació òptica i de mapes:Cada conjunt es prova individualment per a la pèrdua d'inserció i la pèrdua de retorn d'acord amb la configuració especificada i la longitud d'ona de prova, mentre que l'encaminament definit de Tx-a-Rx es comprova amb el mapa de producció confirmat.

Registres de proves:Es poden proporcionar registres de prova serialitzats per a conjunts individuals, incloses les dades de prova òptica aplicables i els resultats d'inspecció per a la qualificació del producte i la inspecció entrant.

Els cables de bucle de retorn MTP personalitzats es configuren en funció dels requisits de l'equip o del dispositiu de prova-del client.

Referència de la interfície
Proporcioneu l'equip de destinació, el transceptor o la interfície de prova-per tal que el connector i la configuració del conjunt necessaris es puguin revisar abans de la producció.

Referència de mapeig
Per als bucles no-estàndards, proporcioneu un mapa de ports, un diagrama de posició-de fibra o una especificació de cablejat de Tx-a-Rx.

Requisit òptic
Proporcioneu l'atenuació requerida o la condició del receptor objectiu quan la potència òptica controlada sigui part de l'especificació de la prova.

Referència de producció
Proporcioneu la longitud del cable, la quantitat, la identificació i els requisits d'embalatge necessaris per a la cotització i la producció.
Per a configuracions específiques de l'aplicació-, DIMI revisa la interfície subministrada, el mapatge i els requisits de prova abans de la producció, de manera que l'especificació de fabricació es pugui confirmar amb el conjunt sol·licitat.
