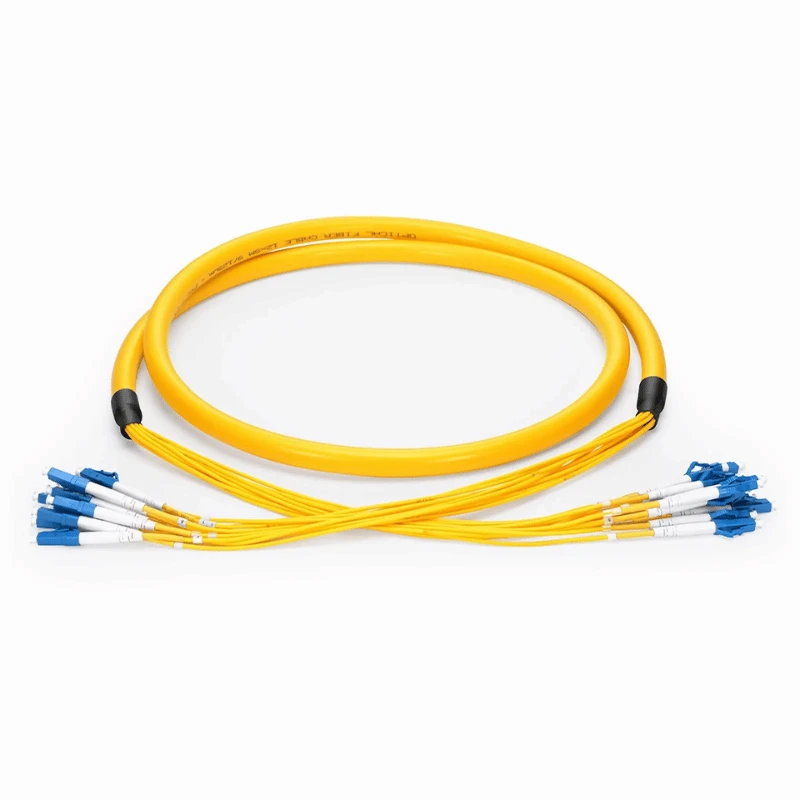

El cable de fibra de mode únic MPO a LC és un conjunt d'interrupció OS2-acabat de fàbrica que converteix una interfície MPO/MTP multi-fibra en connexions dúplex LC individuals.
Especificacions tècniques
|
Paràmetre |
Especificació |
|
Tipus de producte |
Cable de fibra monomode MPO a LC |
|
Tipus de fibra |
OS2 Single Mode, 9/125 μm |
|
Grau de fibra |
G.652.D / G.657.A1 |
|
Recompte de fibra |
8 / 12 / 24 Fibres |
|
Connector MPO |
Compatible MPO/MTP, Mascle/Dona |
|
MPO polonès |
UPC / APC |
|
Connector LC |
LC Dúplex |
|
LC polonès |
UPC / APC |
|
Polaritat |
Tipus A / Tipus B / Tipus C |
|
Pèrdua d'inserció |
Pèrdua estàndard Menor o igual a 0,35 dB; Pèrdua baixa Menor o igual a 0,20 dB |
|
Pèrdua de retorn |
UPC Superior o igual a 50 dB; APC Superior o igual a 60 dB |
|
Longitud del cable |
Personalitzat |
|
Durada de la ruptura |
Personalitzat |
|
Opcions de jaqueta |
LSZH / OFNP |
|
Temperatura de funcionament |
-20 graus a +70 graus |
|
Prova òptica |
Pèrdua d'inserció / Pèrdua de retorn |
|
Documentació de la prova |
Informe de prova òptica individual |
|
Estàndard |
IEC 61300-3-35 |
MPO-a-Configuració de ruptura de LC
El cable utilitza una interfície MPO/MTP multi-fibra d'un costat i separa les fibres individuals mitjançant una secció de ruptura en connexions dúplex LC a l'altre costat.
La relació dúplex estàndard entre el recompte de fibres MPO i les connexions LC és:
|
Recompte de fibra MPO |
Arranjament dúplex estàndard LC |
|
8 fibres |
4 × LC Dúplex |
|
12 fibres |
6 × LC Dúplex |
|
24 Fibres |
12 × LC Dúplex |
La disposició de les fibres laterals LC-es determina pel mapeig de fibres confirmat més que pel recompte de fibres.
Configuració i verificació
Abans de la producció, la configuració MPO-a-LC s'ha de comprovar amb les interfícies d'acoblament i els requisits òptics de l'enllaç previst.
Configuració del connector
Especifiqueu el gènere MPO i poliu segons la interfície MPO d'aparellament. El costat LC utilitza connectors dúplex amb el poliment UPC o APC requerit.
Mapa de polaritat i fibra
Seleccioneu el tipus A, el tipus B o el tipus C segons el mapeig de fibra requerit i l'esquema de connexió MPO existent. Si la polaritat requerida no està clara, es pot proporcionar una especificació de cable existent o un diagrama de connexió per a la confirmació.
Pèrdua òptica
Seleccioneu la configuració estàndard de-pèrdua o de baixa-pèrdua segons el pressupost d'inserció-pèrdua de l'enllaç òptic complet.
Dimensions del cable
Confirmeu la longitud total del cable i la longitud de ruptura segons la disposició de l'equip i la posició de connexió LC necessària.
MPO-a-Fabricació de muntatges de LC
Muntatge basat en especificacions{0}
Cada conjunt es produeix a partir del recompte de fibres confirmat, la configuració del connector, la polaritat, el mapeig de fibra i les dimensions del cable, amb la configuració aprovada utilitzada com a referència de producció.
Terminació MPO/MTP i LC
Els connectors dúplex MPO/MTP i LC individuals s'acaben de fàbrica-d'acord amb la configuració del connector especificada i es politen mitjançant processos de terminació i inspecció controlats.
Esclat controlat
La secció de ruptura separa les fibres a les connexions LC especificades mentre es manté la disposició de fibres confirmada durant el procés de muntatge.
Control de producció
La producció de conjunts de fibra òptica-DIMI compta amb el suport d'equips d'inspecció i proves òptiques dedicats per a la verificació del rendiment òptic i del connector abans de l'enviament.
Prova i inspecció
Prova 100% òptica
Cada conjunt acabat se sotmet a una prova de pèrdua d'inserció i pèrdua de retorn abans de l'enviament per verificar el rendiment òptic amb els requisits especificats.
Inspecció de cara-extrem del connector
Les cares extrems dels connectors MPO/MTP i LC s'inspeccionen per detectar contaminació, rascades, forats i altres condicions que puguin afectar l'acoblament del connector o el rendiment òptic.
Verificació de la geometria 3D
Quan s'especifica per a la configuració del connector, la inspecció interferomètrica verifica la geometria de la cara de l'extrem{0}}del connector, inclosa l'alçada de la fibra, el radi de curvatura i el desplaçament de l'àpex.
Documentació de prova i traçabilitat
Es poden proporcionar dades de prova òptica individuals per al conjunt lliurat, amb el registre de prova vinculat a la identificació de producció corresponent, si escau.
Projecte-Configuració específica
Per a la cotització, els compradors poden proporcionar la informació necessària per definir i verificar el muntatge MPO-a-LC:
Detalls de connexió
Interfície MPO i gènere del connector
Recompte de fibra
Mapa de polaritat i fibra
Requisits de poliment MPO i LC
Detalls físics
Longitud total del cable
Durada de la ruptura
Requisit de jaqueta
Detalls de la comanda
Quantitat requerida
Requisits d'etiquetatge o identificació
Requisits d'embalatge
Quan la polaritat o el mapatge de fibra no està clar, es pot proporcionar una especificació del cable existent, un diagrama de connexió, una interfície d'acoblament o informació de l'equip per a la revisió de la configuració abans de la producció.
Per a comandes repetides, es pot fer referència a una especificació de producció aprovada prèviament per mantenir la mateixa configuració confirmada quan els requisits del projecte no canviïn.
PMF
P: Quina diferència hi ha entre un cable de connexió MPO a LC i un cable troncal MPO?
R: Un cable de connexió MPO a LC converteix una interfície MPO/MTP multi-fibra en connexions dúplex LC individuals, mentre que un cable troncal MPO manté les connexions MPO/MTP als dos extrems per a la interconnexió multi-fibra.
P: Quina diferència hi ha entre MPO i MTP per a un cable MPO a LC?
R: MPO és la interfície de connector multi-de fibra estandarditzada, mentre que MTP és un disseny de connector de-alt rendiment basat en la interfície MPO. La configuració del connector necessària s'ha de fer coincidir amb la interfície d'acoblament especificada per a la instal·lació.
P: Com s'ha de seleccionar un cable MPO a LC per a una instal·lació de substitució?
R: Fes coincidir el cable de substitució amb el recompte de fibres existents, la interfície MPO, el gènere del connector, la polaritat, el mapeig de fibra, la configuració LC, les dimensions del cable i els requisits òptics abans de fer la comanda.
P: Com afecta un cable MPO a LC el pressupost de l'enllaç òptic?
R: El conjunt afegeix una pèrdua de connector i terminació a l'enllaç òptic, de manera que s'ha d'incloure la seva pèrdua d'inserció especificada o mesurada quan es calcula el marge de pèrdua del sistema disponible.
P: Quin radi de flexió s'ha de tenir en compte per a un cable de ruptura MPO a LC?
R: El radi de flexió mínim s'ha de confirmar a partir de la construcció del cable seleccionada i s'ha de tenir en compte tant per a la secció principal del cable com per a l'àrea de trencament quan s'encamina el conjunt per espais restringits.
P: Quina documentació de prova es proporciona amb un cable de fibra de mode únic MPO a LC?
R: Es poden proporcionar dades de prova òptica individuals per al conjunt lliurat, incloses les pèrdues d'inserció mesurades i els resultats de pèrdua de retorn per revisar-los amb els requisits especificats.
P: Quin és el MOQ per al cable de fibra de mode únic MPO a LC?
R: El MOQ estàndard és de 500 peces per configuració, amb la quantitat final confirmada segons el recompte de fibres requerit, la configuració del connector i els requisits del projecte.
P: Quin és el termini de lliurament del cable de fibra de mode únic MPO a LC?
R: Les mostres generalment es poden completar en 3-5 dies laborables, mentre que la producció a granel sol requerir 15-30 dies laborables, depenent de la configuració confirmada i la quantitat de la comanda.
