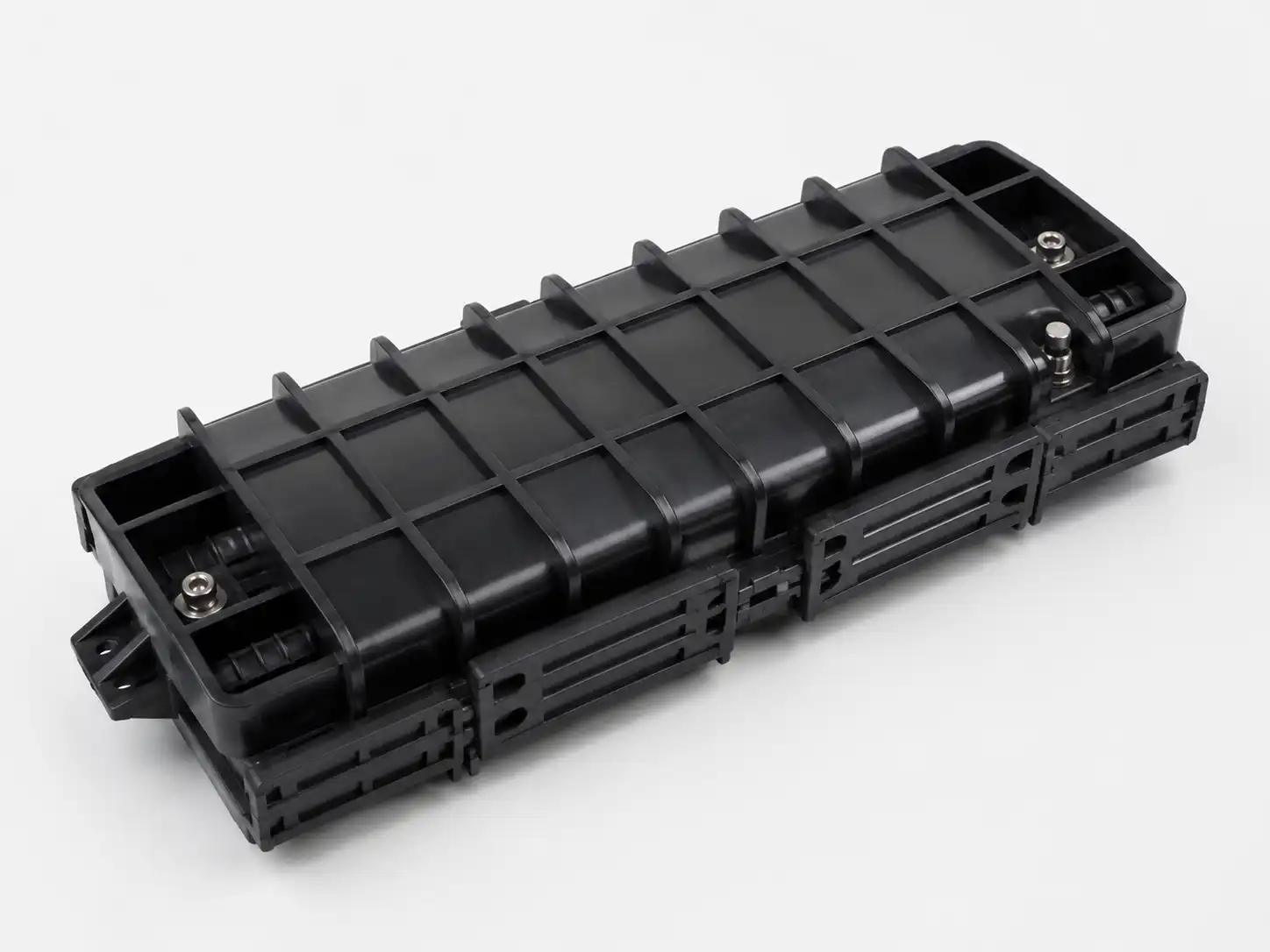

El tancament d'empalmament de fibra òptica horitzontal de 12 nuclis és un tancament exterior compacte per protegir i organitzar fins a 12 empalmes de fibra única-en xarxes FTTH i de plantes-externes. La seva estructura en línia horitzontal és adequada per compactar juntes de cables, punts de ramificació i llocs de reparació on l'espai i la capacitat d'empalmament són limitats. El tancament utilitza un segellat mecànic re-accesible i entrades de cable configurables per al manteniment pràctic de camp.
Especificacions tècniques
|
Especificació |
Detalls |
|
Tipus de producte |
Tancament d'empalmament de fibra òptica horitzontal de 12 fibres |
|
Tipus de tancament |
Horitzontal / en línia |
|
Capacitat màxima d'empalmament |
12 empalmes de fibra simple- |
|
Safata d'empalmament |
1 safata de 12F |
|
Ports de cable |
2 o 4 ports; 1 entrada/1 sortida o 2 entrades/2 sortides |
|
Diàmetre del cable |
Normalment Ø5–13 mm, depenent de la configuració- |
|
Material de l'habitatge |
Plàstic d'enginyeria -resistent als UV; Opcions PC / ABS / PP |
|
Mètode de segellat |
Segellat mecànic re{0}}accesible |
|
Grau de protecció |
Disseny amb classificació IP68 |
|
Temperatura de funcionament |
−40 graus a +65 graus |
|
Color estàndard |
Negre |
Gestió d'estructura i fibra
El tancament combina una carcassa protectora, un sistema de segellat, components d'entrada de cable-, safata d'empalmament, àrea d'encaminament de fibra-i punts de fixació de la-resistència-del cable. La safata d'empalmament 12F manté organitzades les mànigues d'empalmament i la fluïdesa de la fibra alhora que manté l'encaminament controlat de la fibra. La retenció del cable aïlla les forces de tracció externes de la zona d'empalmament, reduint l'estrès mecànic durant la instal·lació i el servei.
L'estructura mecànica re{0}}accesible permet als tècnics obrir el tancament per a la inspecció, la reparació o la modificació de la xarxa sense substituir el tancament complet.
Compatibilitat i instal·lació de cables
Abans de fer la comanda, confirmeu el recompte de fibres, el diàmetre exterior del cable, la{0}}quantitat d'entrada del cable, la construcció del cable, el tipus de membre de força- i el mètode d'instal·lació necessari. Aquests paràmetres determinen el port i la configuració de segellat adequats.
El tancament es pot subministrar per a aplicacions aèries, de muntatge en pal/paret-, conductes, forats de mà/boca de registre, subterrànies i directes-enterrades, amb els accessoris de muntatge i segellat necessaris. Durant la instal·lació, les jaquetes de cables i els membres de força s'han de fixar de manera segura abans de l'encaminament de la fibra i s'ha de mantenir el radi de corba mínim especificat pel fabricant.
Aplicacions
Les aplicacions típiques inclouen:
Caiguda FTTH i empalmament de distribució en punts de vora-de xarxa compactes
Juntes de cables muntats aèries i en pals-on l'espai és limitat
Instal·lacions de conductes i forats que requereixen empalmes en línia protegits
Punts de reparació del cable després de danys o manteniment de la ruta
Connexions de sucursals a xarxes de banda ampla rural i d'última{0}}milla
Punts d'unió exteriors-muntats a la paret a prop d'edificis i nodes d'accés
OEM/ODM i subministrament
DIMI admet el marcatge del logotip de l'OEM, l'embalatge personalitzat, el color de la carcassa, la configuració del port de cable{0}}i els kits d'accessoris. Per a les comandes de projectes, els enginyers poden revisar el recompte de fibres, el diàmetre del cable, l'entorn d'instal·lació i els requisits de marca abans de la producció. Es poden subministrar mostres per a l'avaluació del producte i l'aprovació del projecte.
Inspecció de qualitat i documentació
El control de qualitat inclou la inspecció del material entrant, les comprovacions de-procés de muntatge, el segellat i la verificació mecànica, la inspecció-del producte acabat i la inspecció d'embalatge-exportació. Les proves de producte aplicables poden incloure segellat IP68, tracció i retenció del cable, impacte, aixafament, flexió, cicle de temperatura, envelliment UV i proves d'esprai-sal per a components metàl·lics rellevants.
Es poden proporcionar fulls de dades, registres d'inspecció i informes de proves aplicables per a l'avaluació del projecte. El sistema de fabricació de DIMI inclou certificacions de gestió de qualitat ISO 9001:2015 i TL-9000.
Comandes i Logística
MOQ
100 unitats per a comandes a granel estàndard; ordres de mostra disponibles per a l'avaluació.
01
Tramitació
Normalment entre 7 i 14 dies laborables després de l'especificació i la confirmació de la comanda.
02
Enviament
Normalment de 20 a 30 dies per mar, aire o express, depenent de la destinació i el mètode d'enviament.
03
Embalatge
Embalatge de protecció individual i cartró d'exportació; paletització i etiquetatge personalitzat disponibles per a comandes de projectes.
04
Pagament
T/T o L/C es poden utilitzar per a comandes B2B estàndard; es poden confirmar altres acords per a projectes qualificats.
05
Preguntes freqüents
P: El tancament es pot subministrar com un kit d'instal·lació complet?
A: Sí. Un kit complet pot incloure la safata d'empalmament, components de segellat, peces de fixació de cables-, mànigues de protecció d'empalmament i accessoris de muntatge necessaris. La llista de materials exacta s'ha d'especificar a la cotització per evitar desajustos d'accessoris.
P: Podeu coincidir amb un model de tancament o competidor existent?
A: Sí. Per a projectes de substitució o d'etiqueta privada-, els compradors poden proporcionar una mostra, dibuix, fotografies o número de model existents. DIMI pot revisar la configuració mecànica i desenvolupar una versió OEM coincident o equivalent quan sigui tècnicament factible.
P: Quina informació s'ha d'incloure en una RFQ?
R: Proporcioneu la quantitat requerida, el país de destinació, el model de cable, el volum anual o del projecte previst, els requisits d'embalatge i qualsevol document d'inspecció o certificació requerit. Es recomana un full de dades de cable o una mostra de tancament existent per a projectes no-estàndards.
P: Podeu donar suport a comandes de projectes per fases o repetides?
A: Sí. Els programes de subministrament repetits i basats en projectes-es poden organitzar amb una programació de producció basada en la quantitat prevista, l'estabilitat de les especificacions i les dates de lliurament requerides.
P: Quins documents poden acompanyar un enviament a granel?
R: Segons la comanda, la documentació pot incloure una factura comercial, una llista d'embalatge, un certificat d'origen, un full de dades del producte, registres d'inspecció i informes de proves aplicables. La documentació específica del projecte-s'ha de sol·licitar abans de la confirmació de la comanda.
P: Es pot demanar el tancament en diferents configuracions en un mateix projecte?
A: Sí. Es poden especificar diferents disposicions de ports, configuracions d'entrada de cable-, colors i kits d'accessoris quan el projecte requereixi diverses variants. Cada configuració s'ha de confirmar i documentar abans de la producció en massa.
P: Es pot organitzar una-inspecció de tercers?
A: Sí. La inspecció de tercers-es pot coordinar quan ho requereixi el comprador o el contracte del projecte. L'abast d'inspecció, el mètode de mostreig, els requisits de prova i l'agència d'inspecció s'han d'acordar abans de la producció.
P: Es poden admetre comandes urgents?
R: La producció accelerada es pot avaluar segons la capacitat actual, la disponibilitat de material, la quantitat de comanda i la configuració. Els compradors han de proporcionar la data de lliurament requerida quan sol·licitin un pressupost perquè les opcions de producció i enviament es puguin revisar conjuntament.
